Bing-flygkartan visas inte i Civil 3D och Map 3D för en ritning med koordinatsystem tillämpat

Problem:

En ritning med ett tillämpat koordinatsystem visar inte en flygkarta (Bing-karta) i Civil 3D och AutoCAD Map 3D. En av följande metoder har använts, men Bing-kartorna från flyget visas inte.

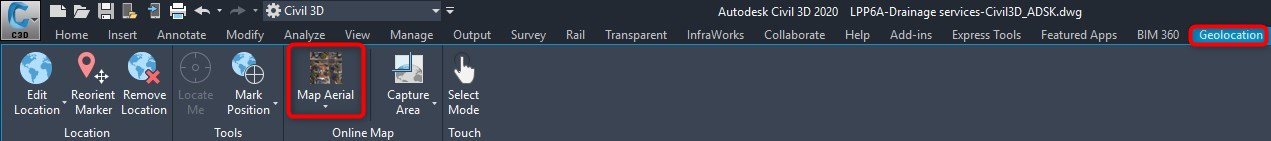

• Onlinekartan har aktiverats på fliken Geolokalisering.

• GEOMAP-kommandot har anropats och ett av följande alternativ har valts: Aerial, Road, Hybrid.

Miljö:

Civil 3D eller AutoCAD Map 3D med version 2019 eller nyare.

Orsaker:

Det kan finnas flera orsaker till detta problem. Dessa är de vanligaste:

• Det finns inget innehåll i DWG-filen.
• Innehållet i DWG-filen ligger utanför koordinatsystemets intervall.
• Minsta och maximala inställningar för latitud/longitud är inte korrekta för det koordinatsystem som används.
• Restriktioner för internetanslutning som en brandvägg eller en proxyserver som blockerar tjänsten.
• Ett problem med anslutningen till Autodesk-kontot.
• Du har tidigare valt att inte använda kartdata online och valt ”Kom ihåg mitt val.”

Lösning:

Efter att ha aktiverat GEOMAP- kommandot bör Microsoft Bing-logotypen visas i det nedre högra hörnet av modellutrymmet.

Om Microsoft Bing-logotypen inte visas

Om Microsoft Bing-logotypen visas

• Kontrollera att ritningen innehåller objekt och att de ligger inom koordinatsystemets område.

Om inte, konvertera ritningen till ett mer lämpligt koordinatsystem.

TIPS : Använd kommando-ID för att känna till koordinaterna för dina data. Använd sedan gratisverktyg online för att verifiera rätt koordinatsystem,

• Kontrollera att koordinatsystemet som används har rätt minimi- och maxinställningar för platsen av intresse. Om inte:

1. Skriv MAPCSLIBRARY.
2. Hitta det koordinatsystem som används.
3. Skapa en kopia och redigera den.
4. Justera inställningarna för lägsta och högsta latitud/longitud till rätt värden.
5. Tilldela denna CS till ritningen.

• Kontrollera om den långa koordinatnotationen (åtta siffror) används i ritningen men koordinatsystemet använder den korta notationen (sex siffror).
  • Flytta antingen all data till rätt intervall eller skapa ett anpassat koordinatsystem med motsvarande skift.
